Комплект для резки кабеля под напряжением КВТ НГПИ-105
Описание
Комплект для резки кабеля под напряжением КВТ НГПИ-105 предназначен для резки силовых медных и алюминиевых кабелей, в том числе с ленточной броней, а так же для проверки наличия или отсутствия напряжения в ремонтируемом кабеле до 35 кВ путем его прокола по диаметру с замыканием всех фаз между собой на землю. Увеличенная длина изолирующего шланга позволяет оператору находиться на безопасном расстоянии от места резки. Открытый тип ножниц со встроенной подставкой-рукояткой. Ножной рычаг принудительного сброса давления и встроенный манометр обеспечивают полное управление помпой во время работы. Специальный состав масла с заданными изолированными свойствами. Провод заземления, используемый в комплектах НГПИ, имеет толстую силиконовую прозрачную изоляцию. В помпу залито специальное диэлектрическое масло. При необходимости замены или долива масла необходимо обращаться в сервисный центр «КВТ».
Комплект НГПИ представляет собой гидравлическую систему, состоящую из гидравлических ножниц НГО и гидравлической помпы ПМН-7012 соединяемых диэлектрическим рукавом высокого давления через быстроразъемное соединение. Ножницы состоят из гидроцилиндра с быстроразъемным соединением для присоединения рукава высокого давления, режущего узла с двумя раскрывающимися лезвиями и встроенной подставкой-рукояткой. Помпа состоит из основания, на котором размещены корпус насоса высокого давления с манометром и масляный резервуар. На корпусе размещена педаль, приводящая насос в работу. Длина рукава высокого давления позволяет оператору находиться на безопасном расстоянии от места прокола. Помпа подает рабочую жидкость в гидроцилиндр ножниц, под давлением которой поршень начинает перемещаться, приводя в движение рычажный механизм, лезвия при этом начинают смыкаться, перерезая кабель.
Ножницы не предназначены для резки проводов со стальным сердечником и кабелей с проволочной стальной броней!

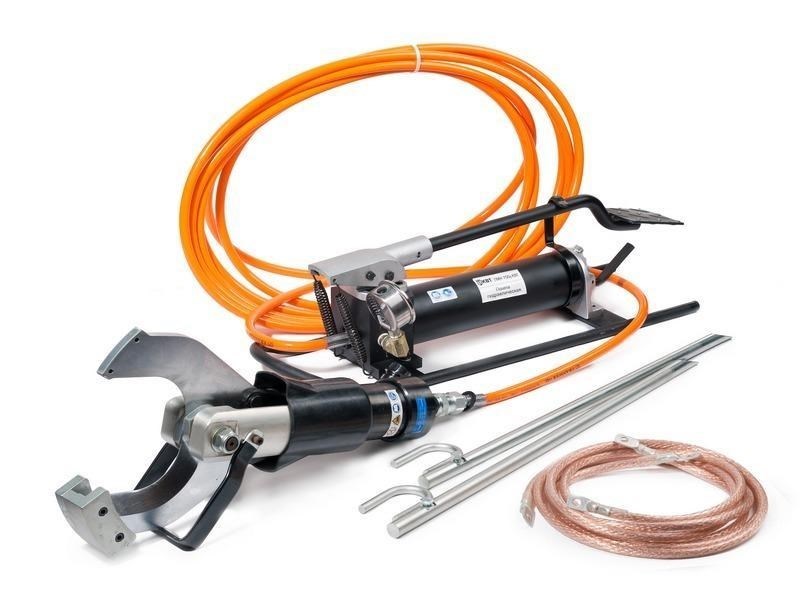

Состав комплекта:
- ножницы НГО-105;
- помпа гидравлическая ножная ПМН-7012 со встроенным манометром;
- изолированный рукав высокого давления, 10 м;
- комплект заземления для режущей головы: (провод заземления длиной 1 м со штырем);
- комплект заземления для помпы: (провод заземления длиной 3 м со штырем);
- прочный стальной кейс.
 Артикул |
Max диаметр разрезаемого материала (мм)
|
Развиваемое усилие (т)
|
Вес инструмента (кг)
|
 Цена, руб |
| КВТ 61843 | 85 | 6,5 | 36 |
191 100 ₽
|
| КВТ 69477 | 105 | 13,7 | 41 |
208 117 ₽
|
Характеристики
- Кабелерезы/Ножницы кабельные
-
Тип ножницоткрытые
-
Тип разрезаемого материалакабель
-
Max диаметр разрезаемого материала (мм)105
-
Диаметр заземляющего стержня (мм)18
-
Длина заземляющего стержня (м)0,63
-
Развиваемое усилие (т)13,7
-
Длина провода заземления ножниц (м)3
-
Длина провода заземления помпы (м)1
-
Диэлектрическое покрытиенет
-
Сечение проводов заземления (мм²)25
-
Рабочее давление (бар)700
-
Длина шланга (м)10
-
Материал лезвиясталь
-
Объем маслобака (л)1,2
-
Вес инструмента (кг)41
